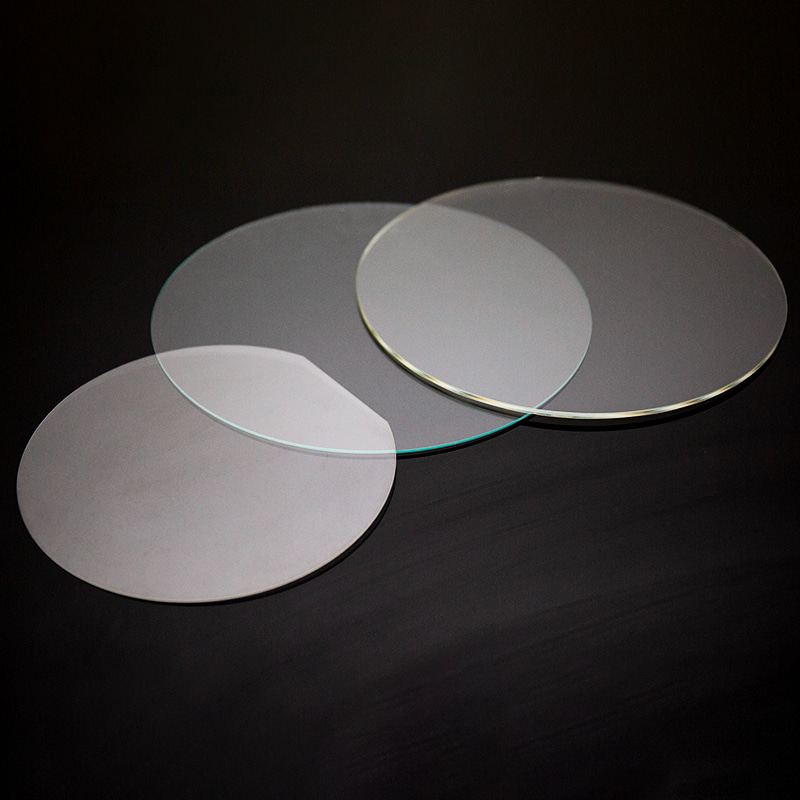

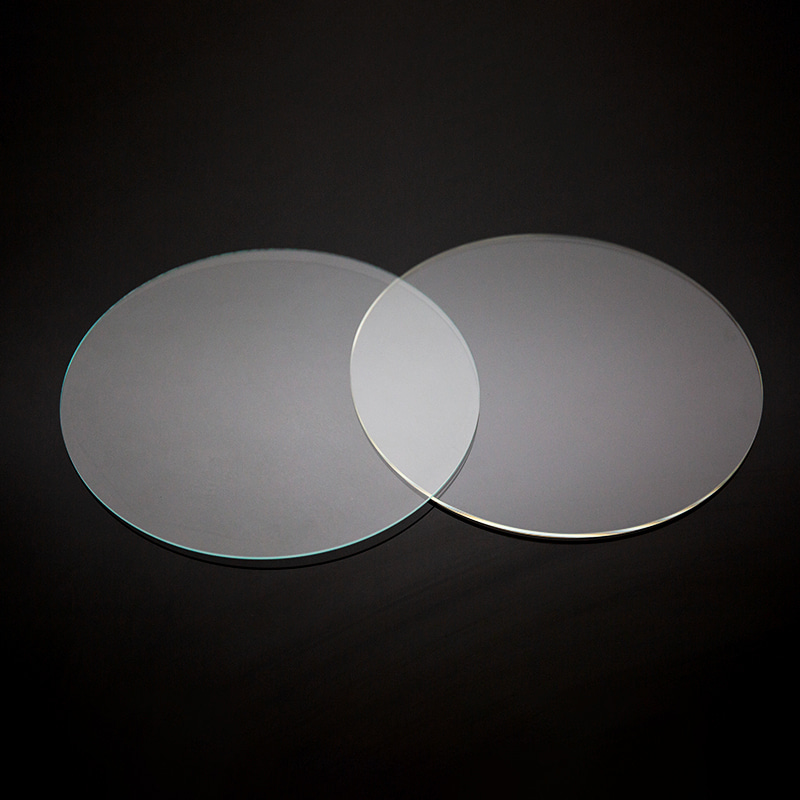

Wafer Kuarsa

Wafer kuarsa adalah bahan optik yang banyak digunakan, dikenal karena kemurniannya yang tinggi, koefisien ekspansi termal rendah, kekuatan tarik tinggi, transmisi cahaya yang diinginkan, dan sifat listrik yang unik. Oleh karena itu, wafer kuarsa secara luas digunakan di berbagai bidang seperti chip splitter waveguide PLC, MEMS, dan semikonduktor berteknologi tinggi.

Perusahaan kami berspesialisasi dalam produksi jangka panjang wafer kuarsa presisi tinggi dengan ketebalan ≥0.1mm dan dimensi luar ≥φ2 "". Selain φ4-inci konvensional, φ5-inci, φ6-inci, φ8-inci, dan φ12-inci, kami juga menawarkan layanan khusus untuk ukuran lain. Wafer kuarsa biasanya terbuat dari bahan dari Corning, Nikon, Heraeus, dll. Untuk wafer kuarsa kustom yang terbuat dari bahan lain, silakan hubungi penjualan kami.

Karena kinerja optik yang diinginkan, wafer kuarsa juga banyak digunakan dalam aplikasi optik dan fotonik. Mereka menunjukkan transparansi tinggi dalam spektrum ultraviolet, terlihat, dan inframerah dekat, membuatnya cocok untuk lensa, jendela, prisma, dan komponen optik lainnya yang digunakan dalam sistem laser, spektroskopi, dan pencitraan. Wafer kuarsa menunjukkan penyerapan dan hamburan optik minimal, memungkinkan transmisi cahaya yang efisien. Selain itu, koefisien ekspansi termal yang rendah memastikan stabilitas optik pada kisaran suhu yang luas, menjadikannya pilihan yang ideal untuk menuntut aplikasi optik.

+86-519-83200018 Hubungi kami
PREV：Wafer kacaNEXT：Wafer Sapphire
  • Keterangan
  • Masukan

  • Spesifikasi

    2 inci

    4 inci

    6 inci

    8 inci

    Diameter

    50,8 ± 0,1 mm

    100 ± 0,1 mm

    150 ± 0,1 mm

    200 ± 0,1 mm

    Ketebalan

    430 ± 25 um atau disesuaikan

    650 ± 25 um atau disesuaikan

    1300 ± 25 um atau disesuaikan

    1300 ± 25 um atau disesuaikan

    Kekasaran

    Ra ≤ 0,3 nm

    Ra ≤ 0,3 nm

    Ra ≤ 0,3 nm

    Ra ≤ 0,3 nm

    Warpage

    ≤ 10um

    ≤ 10um

    ≤ 10um

    ≤ 10um

    Total ketebalan penyimpangan

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    Permukaan

    20/10

    20/10

    20/10

    20/10

    Keadaan permukaan

    Pemolesan dua sisi; Dipoles di satu sisi

    Membentuk

    Putaran, dengan menemukan tepi

    Tepi terbalik

    45 ° , Bentuk c

    Bahan

    Sapphire Crystal

    Komentar

    Sapphire Wafers dapat disesuaikan
