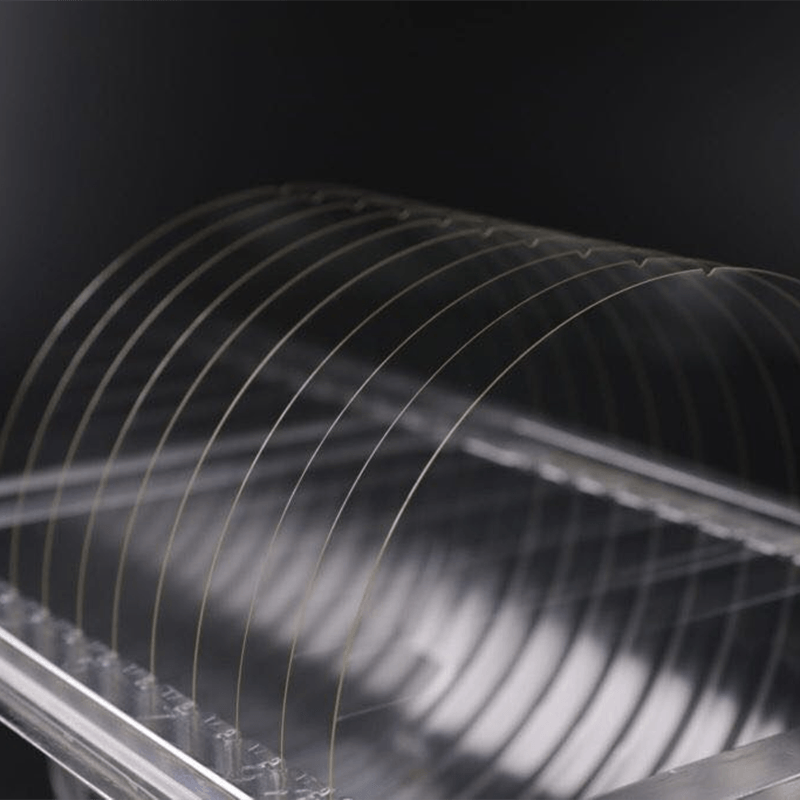

Wafer kaca

Wafer kaca

Karena transparansi yang baik, intensitas fluoresensi yang rendah, koefisien ekspansi minimal, resistensi kuat terhadap guncangan termal, stabilitas kimia positif, resistensi goresan, dan kandungan alkali yang rendah, wafer kaca banyak digunakan dalam produk-produk berteknologi tinggi, dan pengemasan CCD, dan sistem komunikasi, CCD.

Perusahaan kami berspesialisasi dalam produksi jangka panjang wafer kaca presisi tinggi dengan ketebalan ≥0.1mm dan dimensi luar ≥φ2 ". Selain φ4-inci konvensional, φ5 inci, φ6-inci, φ8-inci, dan φ12-inci yang dibuat secara sopal, kami juga menawarkan layanan yang disesuaikan. Borofloat, Borosilikat (D263T), Corning E-XG, BK7, dll. Untuk wafer kaca khusus yang terbuat dari bahan lain, silakan hubungi penjualan kami.

Dalam industri elektronik, wafer kaca digunakan sebagai substrat untuk manufaktur sirkuit terintegrasi (ICS) sistem mikroelektromekanis (MEMS), dan perangkat semikonduktor lainnya. Kaca menyediakan permukaan yang stabil dan lembam untuk pengendapan film tipis dan pola sirkuit. Selain itu, wafer kaca menunjukkan kinerja termal yang positif, memungkinkan disipasi panas yang efisien selama operasi perangkat. Ketika dimensi perangkat elektronik menyusut dan kompleksitas meningkat, permintaan untuk wafer kaca berkualitas tinggi dengan ketebalan yang seragam dan kepadatan cacat rendah menjadi semakin kritis.

Aplikasi optik juga sangat diuntungkan dari wafer kaca, terutama dalam pembuatan lensa, cermin, dan filter. Transparansi optik dan homogenitas kaca menjadikannya bahan yang ideal untuk komponen optik presisi yang digunakan dalam kamera, teleskop, dan sistem laser. Dengan mengontrol komposisi dan ketebalan wafer kaca dengan hati -hati, produsen dapat menyesuaikan sifat optiknya untuk memenuhi persyaratan spesifik untuk transmisi cahaya, dispersi, dan polarisasi.

+86-519-83200018 Hubungi kami
PREV：Tidak ada artikel sebelumnyaNEXT：Wafer Kuarsa
  • Keterangan
  • Masukan

  • Spesifikasi

    4 inci

    5 inci

    6 inci

    8 inci

    12 inci

    Diameter

    100 ± 0,1 mm

    125 ± 0,1 mm

    150 ± 0,1 mm

    200 ± 0,1 mm

    300 ± 0,1 mm

    Ketebalan

    500 ± 5 um atau disesuaikan

    625 ± 5 um atau disesuaikan

    675 ± 5 um atau disesuaikan

    725 ± 5 um atau disesuaikan

    900 ± 5 um atau disesuaikan

    Kekasaran

    Ra ≤ 1 nm

    Ra ≤ 1 nm

    Ra ≤ 1 nm

    Ra ≤ 1 nm

    Ra ≤ 1 nm

    Warpage

    ≤ 10um

    ≤ 10um

    ≤ 10um

    ≤ 10um

    ≤ 10um

    Kebosanan

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    Permukaan

    20/10

    20/10

    20/10

    20/10

    20/10

    Membentuk

    Bulat, dengan menemukan tepi, dengan sudut penempatan

    Tepi terbalik

    45 °, semi spec; Bentuk c

    Bahan

    Sodalime, Pyrex, Borofloat, Borosilikat (D263T), Corning Eagle XG, BK7, dan dll.

    Komentar

    Wafer kaca dapat disesuaikan
