Wafer Optik: Komponen Utama dalam Teknologi Modern

Wafer optik adalah komponen penting di berbagai industri berteknologi tinggi, termasuk telekomunikasi, manufaktur semikonduktor, dan fotonik. Substrat tipis berbentuk cakram ini digunakan untuk membuat perangkat optik seperti lensa, filter, dan sensor. Memahami sifat, aplikasi, dan proses manufaktur mereka dapat membantu para insinyur dan peneliti mengoptimalkan penggunaannya dalam teknologi canggih.

Apa itu wafer optik?

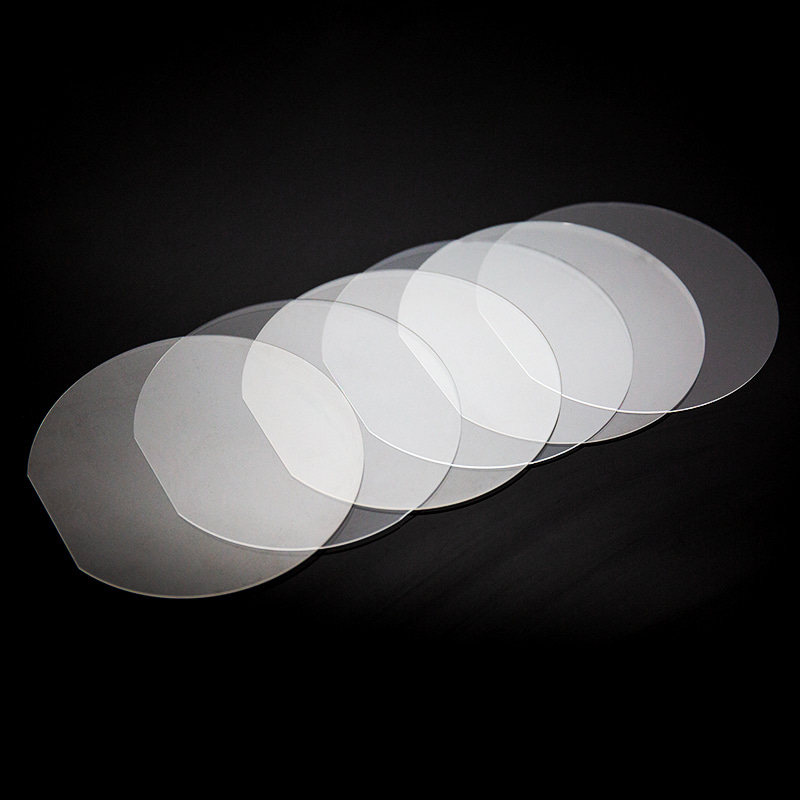

Wafer optik adalah substrat datar yang sangat tipis yang biasanya dibuat dari bahan seperti silikon, kaca, atau kristal optik khusus. Mereka berfungsi sebagai fondasi untuk membuat elemen mikro-optik, termasuk:

• Elemen optik difraksi (apakah)
• Pandu gelombang
• Filter optik
• Fotonik Sirkuit Terpadu (Foto)

Presisi dan sifat material mereka menentukan kinerjanya dalam aplikasi seperti sistem laser, perangkat pencitraan, dan serat optik.

Bahan utama untuk wafer optik

Pilihan material tergantung pada aplikasi yang dimaksud, rentang panjang gelombang, dan kondisi lingkungan. Di bawah ini adalah perbandingan bahan wafer optik umum:

Setiap materi menawarkan keunggulan unik, menjadikannya penting untuk memilih yang tepat berdasarkan persyaratan optik dan mekanis.

Proses pembuatan wafer optik

Memproduksi wafer optik berkualitas tinggi melibatkan beberapa langkah presisi:

1. Pemilihan materi - Memilih substrat yang tepat berdasarkan sifat optik dan termal.
2. Mengiris wafer - Memotong ingot menjadi wafer tipis menggunakan gergaji berlian atau pemotongan laser.
3. Pemolesan -Mencapai kehalusan permukaan tingkat nanometer untuk meminimalkan hamburan cahaya.
4. Lapisan (opsional) -Menerapkan pelapis anti-reflektif atau dielektrik untuk peningkatan kinerja.
5. Dicing & etsa - Membentuk wafer menjadi komponen yang lebih kecil untuk integrasi ke dalam perangkat.

Presisi sangat penting di setiap tahap, karena cacat dapat menurunkan kinerja optik.

Aplikasi wafer optik

Wafer optik digunakan dalam berbagai industri:

1. Telekomunikasi

• Jaringan serat optik bergantung pada wafer optik untuk perutean dan amplifikasi sinyal.
• Sistem Wavelength Invision Multiplexing (WDM) menggunakan filter berbasis wafer untuk memisahkan saluran cahaya.

2. Industri semikonduktor

• Photolithography menggunakan wafer silika yang menyatu untuk pola microchip dengan presisi ekstrem.
• Wafer silikon sangat penting untuk sirkuit terintegrasi fotonik (PICS).

3. Medis & Biotek

• Biosensor optik mendeteksi interaksi molekuler di perangkat lab-on-a-chip.
• Sistem pencitraan endoskopi menggabungkan elemen mikro-optik untuk diagnostik resolusi tinggi.

4. Pertahanan & Aerospace

• Wafer optik inframerah memungkinkan pencitraan termal dan sistem penargetan laser.
• Wafer safir digunakan dalam sensor kasar untuk lingkungan yang keras.

Pertimbangan utama saat memilih wafer optik

Memilih wafer optik yang tepat melibatkan mengevaluasi beberapa faktor:

• Rentang panjang gelombang - Pastikan material mentransmisikan cahaya pada panjang gelombang yang diinginkan.
• Stabilitas termal - Beberapa aplikasi membutuhkan resistensi terhadap suhu tinggi.
• Kualitas Permukaan - Goresan atau kotoran dapat menyebabkan hamburan cahaya.
• Biaya vs. Kinerja -Bahan berkinerja tinggi mungkin mahal tetapi perlu untuk aplikasi kritis.

Tren masa depan dalam teknologi wafer optik

Kemajuan dalam teknologi wafer optik mendorong inovasi di berbagai bidang:

• Miniaturisasi - Wafer yang lebih tipis memungkinkan perangkat fotonik yang ringkas.
• Bahan baru - Senyawa yang muncul seperti silikon nitrida (Si₃n₄) meningkatkan kinerja dalam fotonik.
• Integrasi hibrida - Menggabungkan bahan yang berbeda (mis., Silikon dan lithium niobate) meningkatkan fungsionalitas.

Kesimpulan

Wafer optik memainkan peran penting dalam optoelektronik modern, fotonik, dan telekomunikasi. Properti material mereka, presisi manufaktur, dan fleksibilitas aplikasi membuatnya sangat diperlukan dalam teknologi mutakhir. Dengan memahami karakteristik dan kriteria seleksi mereka, insinyur dan peneliti dapat mengoptimalkan penggunaannya dalam sistem optik generasi berikutnya.
